内高压成型：重塑汽车异型弯头制造，解锁管件一体化智造新方案

汽车热管理、排气系统、底盘管路中的异型弯头，是整车流体输送的关键零部件。随着新能源汽车轻量化、集成化需求持续升级，管路布置空间愈发紧凑，三维变截面、多台阶异型弯头的需求快速增长。传统分段焊接、推弯工艺，在复杂异型管件生产中，逐渐暴露出强度、精度、疲劳寿命等短板。

内高压成型（管件液压成型）作为先进塑性加工技术，依托高压流体均匀传力、轴向同步补料的核心原理，能够用单根管材一体成型复杂三维异型弯头，消除焊缝缺陷，兼顾轻量化与结构可靠性。本文从工艺角度，解析汽车异型弯头传统制造痛点，深度解读内高压成型技术的核心价值，展示这项工艺如何为汽车管件制造带来全新解决方案。

一、汽车异型弯头：传统工艺存在的问题

汽车异型弯头多为三维空间弯管、变截面、带局部凸台结构件，行业主流传统方案分为分段冲压焊接与数控推弯两种，两类工艺均存在固有短板：

1、焊缝带来可靠性隐患 分段冲压后焊接拼接，焊缝区域存在热影响区，晶粒组织发生变化，易产生气孔、夹渣、微裂纹。弯头长期承受流体压力、震动、冷热交变载荷，焊缝位置成为疲劳薄弱点，大幅降低零件使用寿命，在新能源热管理管路中泄漏风险显著提升。

2、成型缺陷多，壁厚均匀性差 数控推弯加工复杂异型弯头时，弯曲外侧容易拉薄开裂，内侧管材堆叠起皱，变截面位置壁厚控制难度大。薄壁管件成型后截面塌陷、扭曲，零件一致性差，装配匹配难度高，良品率受限。

3、工序繁琐，综合成本高 传统工艺需要分片下料、折弯、焊接、打磨探伤、校正多道工序，工装夹具种类多。多工序多次装夹会引入定位误差，人工与后续检测成本增加；产品开发阶段，工装改型周期长，新品迭代速度慢。

4、结构设计受限，轻量化空间不足 焊接结构必须预留焊接法兰、搭接边，增加零件重量；复杂三维异形结构很难一次成型，很多设计方案受加工工艺限制被迫简化，难以满足整车紧凑舱体的管路布局需求。

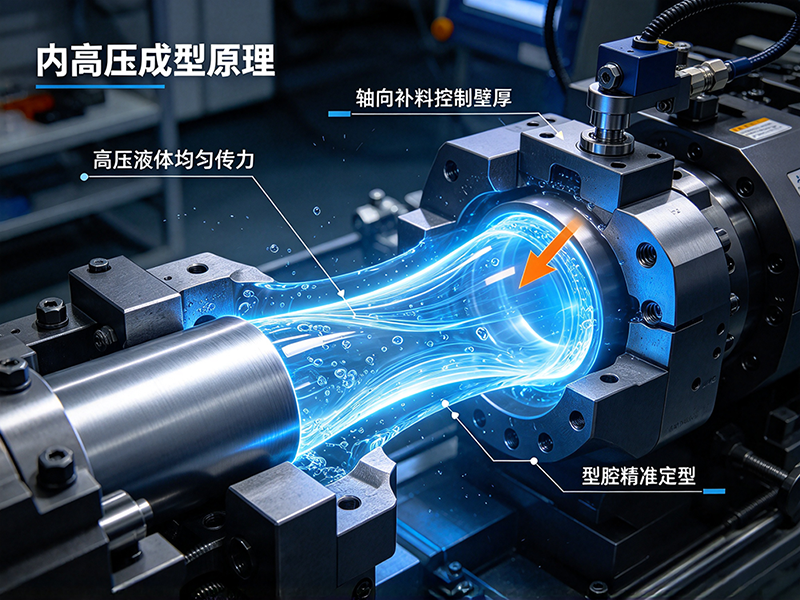

二、内高压成型技术原理

内高压成型是以无缝管材作为坯料，将管坯放置模具型腔内部，两端密封。在管材内部注入高压液体介质，同时两端冲头同步轴向推进补料；在内部高压+轴向补料协同作用下，管材发生均匀塑性变形，完整贴合模具型腔，一次性成型出带变截面、凸台、三维弯曲的一体化异型弯头。

液体压力可以均匀作用于管材内壁，实现“以柔克刚”的成型效果，配合CAE仿真提前预判起皱、破裂缺陷，精准控制压力曲线与补料行程，是制造一体化复杂中空管件的核心工艺。

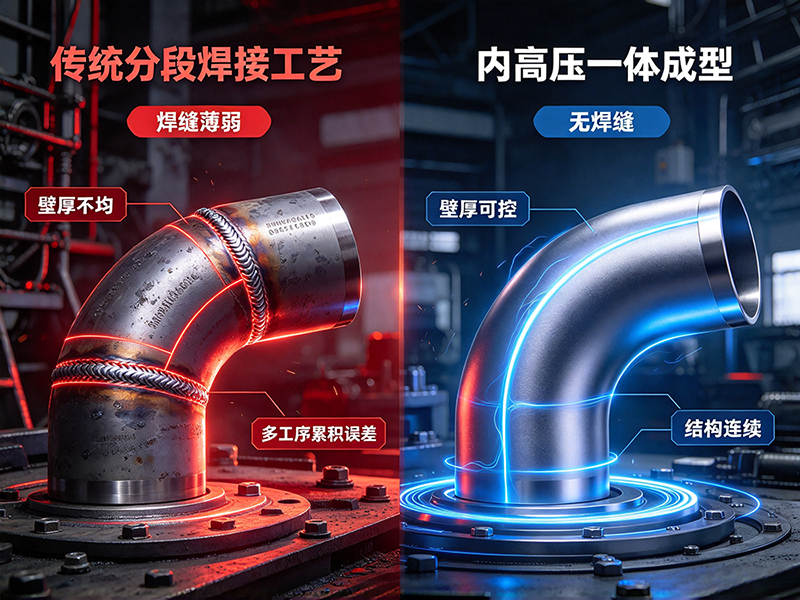

三、内高压成型工艺，加工汽车异型弯头的核心优势

1、一体成型无焊缝，提升疲劳可靠性 单根管坯直接成型完整异型弯头，取消分段焊接工序，不存在焊缝薄弱区。整体金相组织连续，抗震动疲劳、抗冷热交变性能大幅提升，从根源降低管路渗漏风险，适配新能源汽车热管理、排气系统严苛工况。

2、壁厚可控均匀，成型精度更高 高压流体全域均匀施压，搭配轴向补料补偿，弯头弯曲、变截面位置壁厚减薄量可控，有效避免起皱、塌陷问题。零件形位公差稳定，批次一致性强，减少后续校正、打磨工序，装配互换性更好。

3、零件集成化，实现轻量化降本 可以将多个管件功能结构合并为单一零件，省去焊接搭接边、法兰，减少零件数量，实现减重。同时减少焊接、探伤、修边等后处理工序，大批量生产下，综合制造成本可控；复杂异形结构可直接成型，释放产品设计自由度。

4、适配多类材料，应用场景广 可加工不锈钢、铝合金、高强钢等多种管材，适配燃油车排气弯头、新能源车冷却管路异型弯头、底盘流体管件等不同场景，满足耐腐蚀、高强度、轻量化多维度材料需求。

5、柔性化开发，缩短新品开发周期 前期依托CAE成型仿真模拟，提前优化工艺参数，减少试模次数。一套模具可实现同系列异型弯头成型，面对主机厂新品迭代，工艺调整响应更快。

四、内高压成型异型弯头产品应用场景

依托内高压成型技术优势，一体化异型弯头广泛应用于汽车领域：

新能源汽车：电池冷却管路、电机热管理系统三维异型弯头、变径流体管件

传统燃油车：排气系统异型弯管、进气管路

底盘系统：底盘流体输送异型管件、多通连接弯管

五、内高压成型工艺的质量管控体系

内高压成型不是单纯依靠设备高压，一套稳定合格的异型弯头，需要全流程工艺管控：

1、前期CAE成型仿真：模拟压力、补料参数，预判开裂、起皱缺陷，完成工艺方案预审；

2、原材料管控：管材材质、壁厚、表面质量进厂检测；

3、成型过程数控闭环控制：内压、补料行程实时监控；

4、成品全检：尺寸检测、水压气密测试、无损探伤，保障交付品质稳定。

六、行业价值与未来趋势

汽车行业轻量化、集成化发展已是大势所趋，管路系统空间越来越紧凑，对异型管件的结构复杂度、密封可靠性要求持续升级。传统焊接弯管工艺的局限性不断凸显，内高压成型技术作为高端中空管件的核心制造方案，正在成为新能源车企管路零部件优选工艺。

未来，随着高强铝合金、薄壁不锈钢管材的广泛应用，内高压成型将在更多三维异型弯头、多通管件项目落地。我们持续深耕内高压成型核心技术，提供从产品CAE仿真、模具开发、样品试制到批量生产一站式解决方案，为车企及Tier1客户提供高品质一体化异型弯头产品，助力整车轻量化升级。

从分段焊接到一体化成型，内高压成型重新定义汽车异型弯头的制造逻辑。它解决传统工艺焊缝、壁厚不均、疲劳失效等痛点，用一体化中空结构兼顾轻量化与高可靠性。在汽车管路零部件升级浪潮中，内高压成型技术，将持续赋能汽车异型管件的创新制造。感兴趣可以直接联系我们18198965125
